马丁代尔耐磨仪李莎茹图形评定

时间:2018-08-15 14:52来源: 作者: 点击:
  •   马丁代尔耐磨仪适用于机织物、针织物、无纺布、装饰材料、涂层织物的耐磨性能测试及表观起毛起球性能测试。

      马丁代尔耐磨仪测试原理:

      被测织物安装在上方试样夹具内并将其与安装在磨台上的磨料摩擦,摩擦轨迹为李莎茹图形。根据试验要求经规定的摩擦阶段后,取下织物并进行耐磨指数的计算或采用视觉描述方式评定试样的起毛和起球等级。

      李莎茹图形由变化运动形成的图形。从一个圆到逐渐窄化的椭圆,直到成为一条直线,再由此直线反向渐进为加宽的圆直到圆,以对角线重复该运动。

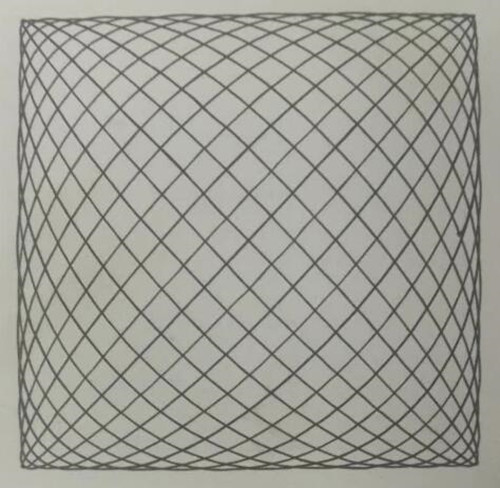

    李莎如(Lissajous)图形运动轨迹_副本.jpg/

      操作方法:

      1、试样的准备

      在标准环境中,平铺、无拉伸状态下根据不同标准要求放置一段时间。如24h(GB/T 4802.2一1997),16h(EN ISO 12947-4:1998)

      2、试样的选取

      从整门幅面料上不同部位裁取一块试样,试样要具有代表性。如果是花式织物,试样应包括布面呈现的所有不同的组织和色泽;

      3、从试验机上取下荷重和荷重轴杆;

      4、取下顶部平板和测试夹具;

      5、试样的装置:

      松开测试夹具上的固定环,拿下试样压片,将试样放入测试夹具底座内。所试织物不大于500g/m2时,在试样和试样夹金属塞块之间垫一片聚酯泡沫塑料,大于500g/m2,或是复合织物时,则不需垫泡沫塑料。各试样夹上的试样,应受到同样的张力。

      6、羊毛毡和摩擦布的装置:

      将毛毡和磨料放在磨台上,把重陀放在磨料上,然后放上压环,旋紧螺母,使压环把磨料固定在磨台上。

      7、把磨头放在磨料上加压。

      8、将装有试样的测试夹具面朝下,置于底座夹具上,调整测试夹具圆形凹槽对准荷重轴杆,使得荷重轴杆插入测试夹具的圆形凹槽内。

      9、按照标准设定次数,启动开关,开始测试,达到设定的次数后自动停机,取下试样,在评级箱内对比标准样照。

      李莎茹曲线:

      1、从磨台上取下材料,用直径为(100±5)mm,最小单位面积质量为100g/m2的普通白纸在磨台表面并固定,保证表面平整。

      2、将于试样销轴直径相同的不锈钢套筒插入试样导板的轴套内,并装上圆珠笔。使笔尖与纸表面相互接触。

      3、开启仪器,使转动次数为16次,从而形成一个完整的李莎茹图形。

      4、取下纸张,在其上做两条平行线,刚好与图形两对侧的曲线最外面相交。再为另外两侧画两条平行线。采用适当方法,检查共31条曲线的对称性。若曲线相互重合或间距不均匀,则咨询仪器供应商。
