马丁代尔耐磨仪如何安装

时间:2020-03-18 16:29来源:未知 作者:admin 点击:
  •   根据不同的运动轨迹(大,小李莎茹图形或直线运动),和试验目的,仪器的安装也不同。下面,上海千实就为大家介绍说明马丁代尔耐磨仪如何安装?

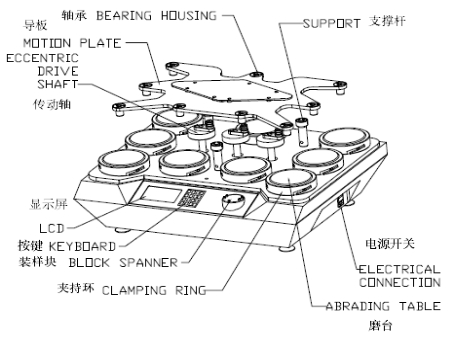

           图为仪器的整机结构示意图:

      上方为导板,摩擦头通过销轴固定于导板上,导板的运动带动摩擦头的运动。导板上有三个运动轨道,试验时与传动轴相接。

      导板下方为驱动曲柄和传动轴。驱动曲柄做圆周运动,带动传动轴运动进而带动导板的运动。传动轴的不同位置将影响运动的轨迹。

      试验台上分别有9个磨擦台,可以满足九个试样同时测试的需求

      控制基座包含控制面板(本仪器为触摸屏操作,不含按键)、夹持环。其中夹持环起到辅助装夹试样的作用。

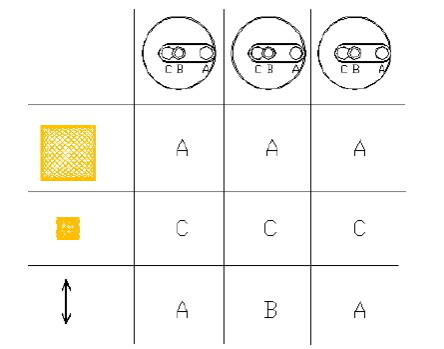

      传动轴位置

      改变运动类型涉及到改变驱动曲柄上的传动轴块一个或多个改变位置。

      首先确保仪器是静止的。

      拿开试样夹具(如果安装上的话)和导板。

      把传动轴块移动到合适的新位置。
      对于磨破测试:三个传动轴块必须在A位置。

      对于起球测试:三个传动轴块必须在B位置。

      对于直线测试:中间位置的传动轴块在B位置,边缘两个传动轴块在A位置。

      小心的把导板放在仪器上,位置要对好。

      试样及相关测试附件的装夹

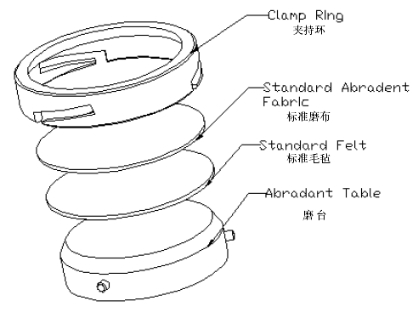

      耐磨性试验中,磨台上先放标准毛毡,再放标准摩擦织物,后用夹持环夹紧。

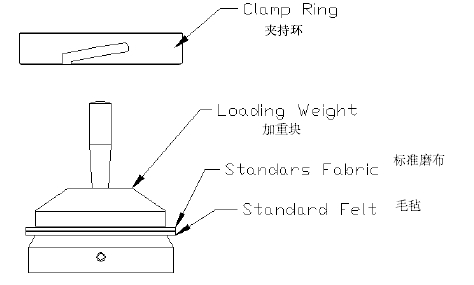

      做起球试验,磨台层用标准毛毡覆盖,第二层用试样覆盖。

      用于磨破实验的夹具装试样时要放一块标准泡沫,试样在底部用于磨破测试。
      注:毛毡可使用100000次或直到其变硬。

      标准磨布应该在每次试验更换。

      聚氨酯泡沫衬垫应该在每次试验中更换。

      当所有的磨台和试样夹具装好,把试样夹具放在磨台上。

      穿过轴承把销轴放在试样夹具上。

      按照4部分中设置的运行次数,接通电源开始实验。

      试样准备-起球

      (注:调整仪器设定,如果之前没有此操作的话)

      标注磨料和试样调湿后,裁取需要数量的试样,直径为140mm,两套裁样器,一套用于起球台,另一套用于试样夹具。

      把起球辅助装样装置放在工作台上,小尺寸放在下边。

      耐磨试样夹持环套在辅助装样装置的外边。

      把直径为140mml铝合金夹具放在辅助装样装置的顶部。是边缘多出来的部分垂在外面。

      把直径为90mm的加载块放在辅助装样装置的顶部。

      将试样夹具放在所述毛毡上。

      小心的把橡胶圈卷上来到铝合金夹具盘的凹处。

      取下试样夹具。

      插上销轴和磨破使用的销轴一样。

      把装好的试样放在磨台上,参照标准进行实验。

      重复以上步骤给每个磨台和夹具装样。

      确保所有工位的读数为零,然后预设次数开始实验。

      根据标注不同,实验的终点也不同。
