汽车发动机舱长期被热源烘烤，线束被线束卡扣、金属支架、管夹紧紧固定，PVC绝缘外皮受热变软后，极易被硬性挤压压出深痕，冷却后形成永久性凹陷，绝缘厚度大幅变薄，耐压能力直线下降，车辆长期震动后极易击穿漏电、短路自燃。高温压力试验装置就是专门模拟这种高温+外力挤压双重恶劣工况的检测设备，也是汽车电线CCC认证、主机厂入厂审核强制要求的检测项目。
整套试验需要配合高温烘箱共同完成，完全还原机舱真实服役环境。将PVC绝缘或护套电线试样放置在设备工位上，采用0.7mm标准不锈钢压头垂直压在线材表面，通过不同重量砝码施加恒定载荷，整体放入高温箱恒温保持规定时长。高温环境下绝缘材料软化，压力会持续向内压入表层，结束后取出自然冷却，测量压痕永久凹陷深度。行业通用判定规则为：压痕深度不超过绝缘原始厚度50%即为合格，以此评判材料耐高温抗挤压形变能力。

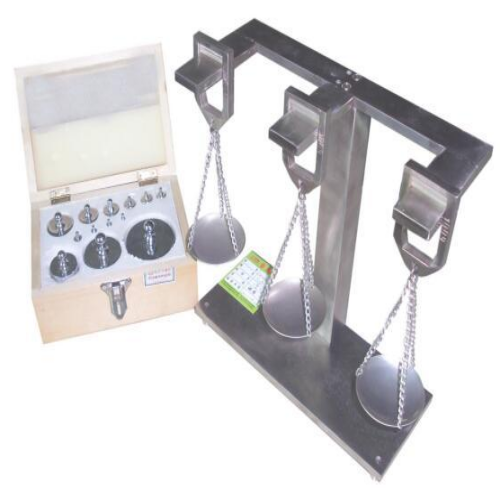

设备支持圆形、扇形线芯、平行软线，以及圆形、扁形护套多种试样，2工位或3工位可同步做多组平行对比，砝码配重统一、压头规格标准化，彻底避免人工施压力度不一带来的试验误差，测试结果可直接对标多国汽车线缆权威标准。
1.测试工位：2工位或3工位可选，批量抽检效率更高；
2.标准压头：不锈钢材质，刀口尺寸0.7mm±0.01mm，完全贴合标准规定；
3.砝码荷重：1g～1000g全套配重，2套或3套配套，可根据线径灵活选配压力；
4.试样兼容性：可测圆形/扇形绝缘线芯、平行软线，圆形/扁形护套电缆。
1.试样截取与设备检查
按标准截取长度合适的汽车电线，擦拭表面油污、毛刺，检查压头无磨损、砝码完好，确认烘箱温控系统运行正常。
2.装夹加压摆放
将线材平稳放置在设备底座，压头垂直对准绝缘层平整位置，挂上对应重量砝码，保证压力垂直向下无偏斜，多根样品分别置于独立工位。
3.高温恒温试验
将整套装置放入高温试验箱，设定标准试验温度与保温时长，让试样在高温受压状态下充分完成形变过程。
4.冷却测量判定
到达时间后取出整套工装，取下砝码等待线材完全冷却，用卡尺测量压痕深度，计算占原始绝缘厚度比例，判定是否达标。
5.收尾收纳保养
清理压头残留塑胶碎屑，砝码擦拭干净归类存放，长期不用做好防锈防尘，保证后续每次测试精度稳定。
很多线束工厂只做常温耐压、耐磨测试，忽略高温压力变形这项隐性指标，产品批量供货到车企后，装车经过夏季高温暴晒，大批线缆被管夹压破绝缘，引发批量返工和安全召回，损失巨大。上海千实精密机电科技有限公司所生产的这款汽车电线高温压力试验装置有两大核心价值非常务实：研发阶段用来筛选不同PVC配方、增塑剂配比、挤出厚度的耐热抗挤压性能，优化原材料配方；量产阶段作为出厂抽检设备，提前筛除高温易塌陷变形的不合格线缆。同时完整的高温压力试验记录是CQC认证、主机厂供应链准入、外贸出口必备的合规文件，帮助线缆企业完善全链条品控体系，从源头规避机舱线束热压破损导致的短路起火风险，实实在在提升汽车电气系统长期运行可靠性。
