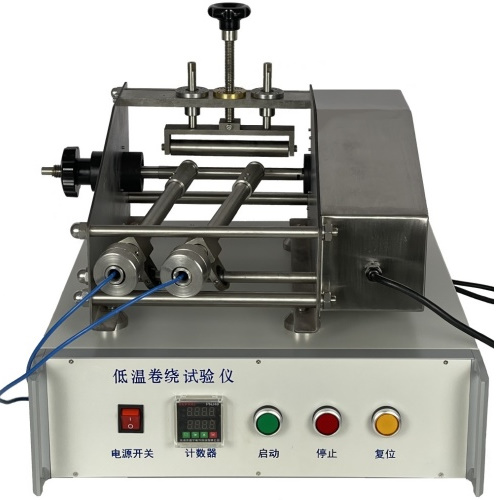

北方冬季零下三四十度极寒环境下，车辆冷启动、车门反复开合、底盘颠簸弯折时，劣质汽车电线绝缘护套极易因低温变硬变脆，轻微弯折就出现开裂、脱皮，铜芯直接外露短路，轻则车辆电器失灵、车窗灯光故障，重则引发线束自燃，是高寒地区汽车频发的隐蔽安全隐患。电动低温拉伸卷绕冲击试验机可一站式完成低温卷绕、低温弯曲、低温冲击多项可靠性测试，模拟线缆在严寒环境储存、装车敷设、动态弯折的真实工况，是汽车线缆厂研发改性材料、主机厂入厂审核强制要求的核心检测设备。
整套设备需搭配低温箱体协同使用，将线缆试样与标准卷绕芯轴一同置于-40℃±1℃恒温环境充分冷冻，让绝缘材料完全达到低温硬化状态。按照国标要求采用4~5倍线径的芯轴作为弯曲基准，以匀速电动驱动把线缆紧密缠绕在对应直径卷绕棒上，依靠低温下强制弯折，放大护套材料耐寒韧性差异。
测试完成后目视检查绝缘层是否产生肉眼可见裂纹，无开裂即为耐寒性能合格。设备电动匀速卷绕速度恒定为1转/6秒，可根据线径大小自动匹配卷绕时长，避免人工手动缠绕力度不均、速度不一造成试验偏差；一次可同时检测1~2根试样，搭配多规格过线套适配Φ2.5-12.5mm常用汽车电线，除低温卷绕主项外，还可拓展做低温冲击、耐环境腐蚀耐受性验证，一机多用覆盖多维度可靠性评估。
1.工作温度：-40℃±1℃
2.芯轴直径：D≈4-5d
3.低温卷绕试样直径：Φ2.5-12.5mm
4.卷绕速度：1转/6秒
5.一次完成件数：1~2件
6.卷绕棒直径：Φ2.5mm、Φ4mm、Φ5mm、Φ6mm、Φ7mm、Φ7mm、Φ10mm、Φ12mm、Φ14mm、Φ16mm、Φ18mm、Φ20mm、Φ24mm、Φ32mm、Φ35mm、Φ38mm、Φ50mm(Φ2.5-50mm共17支)
7.过线套：Φ1.2、Φ2、Φ2.5、Φ3.5、Φ5、Φ6、Φ10、Φ12、Φ14.5、Φ16
8.试样卷绕圈数：2~5圈(根据线径粗细设定卷绕时间：4~14mm芯轴卷绕30s，16~50mm芯轴对应线缆设置12~15s;设定时间可根据实际应用设定。(最大卷绕时间不可超过36s)
9.操作方式：电动
10.电源：AC 220V±10%、20A，50Hz
1.试样与设备预冷
截取合格长度汽车电线，清理表面毛刺油污，将线缆、卷绕棒一同放入低温箱，恒温长时间保温确保线材内外完全降至-40℃，防止卷绕时温度回升影响测试真实性。
2.选配工装固定样品
根据线缆外径挑选匹配卷绕芯轴与过线套，将线材稳妥夹持在卷绕机构上，保证缠绕过程不打滑、不偏移，可同时放置两组试样平行比对。
3.设置参数电动卷绕
按照线径粗细设定卷绕时间与圈数，启动电动卷绕机构匀速缠绕，全程自动化运行，杜绝外力冲击导致护套非正常破损。
4.取出判定试验结果
卷绕完成后保持低温静置片刻，取出自然回温至室温，裸眼检查绝缘及护套：表面无任何裂纹、破损判定耐寒卷绕合格；出现开裂则说明材料耐寒配方不达标。同步记录参数留存检测报告。
5.收尾维护保养
拆除试样，清理工装残留塑胶碎屑，将卷绕棒分类收纳防锈，关闭低温箱与主机电源，定期校验温控精度与卷绕转速稳定性。
多数线缆厂家日常重点管控耐温、耐磨、阻燃等常规性能，却容易忽视低温耐寒弯折性能。产品批量供货北方高寒地区后，极易因低温脆化，在车辆震动、弯折过程中出现护套开裂、脱皮等质量问题，引发大批量售后返工、赔付，严重影响企业口碑与市场口碑。
配备低温卷绕试验机后，企业可从研发、量产两端把控品质：新品开发阶段，可针对性对比不同PVC、弹性体、交联材料及耐寒助剂配方的低温柔韧表现，不断优化材料配比与挤出工艺，从源头提升线束低温抗弯折、抗开裂能力；量产生产中可实现每批次耐寒性能抽检把关，提前筛查低温韧性不达标的不良产品，避免瑕疵线束流入车企装配环节。
同时，完整合规的低温卷绕试验数据与检测报告，是企业通过ISO国际标准认证、主机厂供应链准入、新能源零部件合规备案的重要依据。常态化开展低温可靠性测试，能够帮助企业搭建完善的全环境品质管控体系，有效解决高寒地区线束开裂、漏电短路、车辆故障、自燃隐患等通病，大幅提升汽车线束的全域适配能力与长期运行稳定性，助力企业深耕北方汽车配套市场，提升核心竞争优势。
