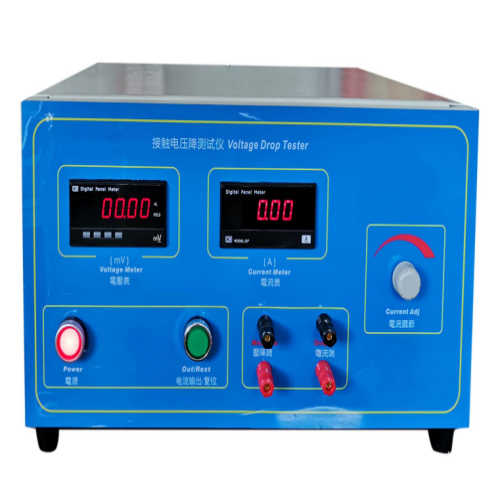

汽车整车线束的连接器、压接端子是电路故障最高发的薄弱点。端子压接不到位、插针接触不良、镀层氧化松动，都会造成接触电阻偏大，大电流工作下电压降超标，接点持续异常发热，轻则车灯昏暗、电器间歇性失灵、电控系统误报故障，严重时直接烧蚀插头、线束起火，成为新能源车辆与传统燃油车隐性安全杀手。很多厂家仅靠通断测试无法发现这类隐性缺陷，而汽车电线连接器电压降测试仪通过直流恒流加载精准测量压降数值，直观判定连接器与线束端子连接可靠性，是线束厂工艺验证、出厂抽检、主机厂审厂必备检测设备。
仪器依据欧姆定律压降原理开展测试，给连接器端子通入标准恒定直流电流，高精度采集连接点位两端微弱电压损耗，压降数值越高代表接触电阻越大，连接可靠性越差，以此量化评判插接件压接工艺与接触性能是否合格，可直接检测不可重接插头插销、线束引出接线口、各类线束端子压接点质量优劣。
设备核心优势十分突出：采用可调大电流直流恒流输出模式，通电电流稳定不波动，避免电流不稳带来测试误差；搭载三档不同精度电压表实现微电压高精度读取，数码管直观显示读数，微小压降变化清晰可见，测试重复性强，完全规避人工测量带来的主观偏差，检测数据可直接用于标准判定与资料归档。
供电输入：AC220V±10%，50Hz常规实验室电源；
输出电流：直流0~100A连续可调，同时可选配5A、10A、20A、50A、200A、500A、1000A大电流规格版本，覆盖小信号端子到大功率动力连接器；
输出模式：纯直流恒流输出，负载电流保持稳定；
压降测量：三量程高精度电压表，0~200mV/0~2V/0~20V，分辨率分别可达0.01mV、0.1mV、1mV，微弱压降精准捕捉；
整机功率3200W，最大输出电压32V，长时间满载运行稳定可靠。
测试前检查仪器通电正常，电流、电压档位归零，将待测连接器或线束端子稳固接入测试输出端，保证夹持牢靠、接触面无油污氧化；
根据对应标准要求，设定所需直流测试电流档位，启动设备输出恒定电流；
读取数码管显示的电压降数值，对照标准限值判定是否合格，同一批次多组试样重复测试保证数据客观性；
测试完成先切断电流输出，再取下被测样品，清理测试夹具触点，长期存放做好防尘防潮，定期校验电压测量精度。
线束行业大量质量事故根源都来自端子压接不良导致的压降超标问题，外观看不出任何瑕疵，装车长期震动、冷热循环后集中爆发故障，给企业带来高额售后返修与品牌损失。该设备可在两大环节发挥关键作用：研发阶段，工程师用来验证不同压接模具、压接高度、端子材质、线材搭配的导通性能，优化压接工艺，把电压降控制在标准允许区间；量产阶段作为每批次线束出厂强制抽检项目，提前筛除虚接、压接不良的不合格品，从源头堵住质量漏洞。
同时整套电压降原始测试记录，是ISO国际标准认证、车企供应链准入、零部件合规备案的硬性佐证文件。通过常态化压降检测搭建完善电气可靠性管控体系，能从根本上杜绝连接器发热烧蚀、线路短路、车辆自燃等风险，大幅提升整车线束电气运行稳定性，帮助线束生产企业在汽车零部件配套市场筑牢品质竞争力。
